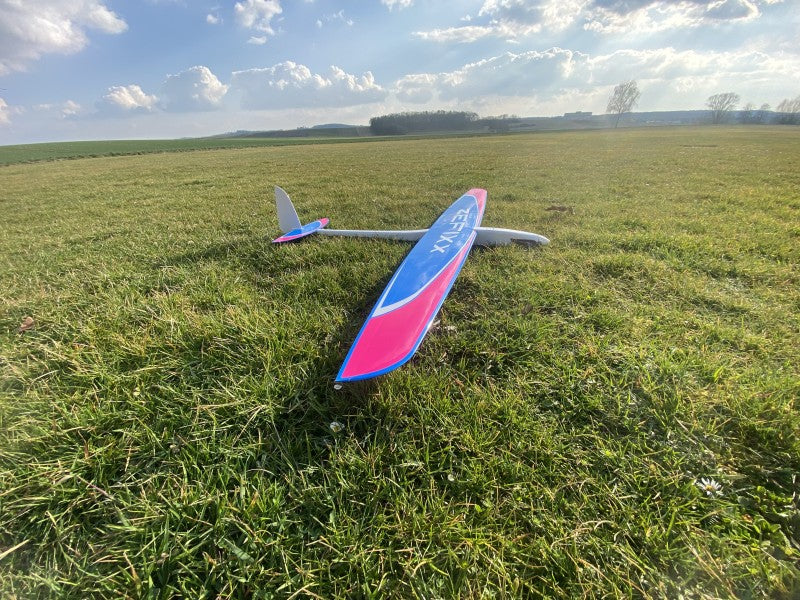

Zefixx, Grüner CNC, Mini Hotliner, Spw. 1470mm, Lasercut-Bausatz

Bauanleitung

Dekor des ZEFIXX als .dxf

Der Zefixx ist ein hochwertiger Holzbausatz für ambitionierte Modellflieger, die Wert auf präzise Konstruktion, hervorragende Flugeigenschaften und saubere Bauausführung legen. Mit einer Spannweite von 1.470 mm und seiner einteiligen, vollbeplankten Tragfläche überzeugt das Modell durch hohe Stabilität bei gleichzeitig sehr gutem Handling.

Die Tragfläche ist in Rippenbauweise ausgeführt und vollständig mit 0,4 mm Sperrholz beplankt. Dadurch ergibt sich eine verwindungssteife und robuste Struktur, die sowohl ruhiges Gleiten als auch dynamische Flugmanöver ermöglicht. Gesteuert wird der Zefixx über Querruder und Höhenruder, wahlweise kann zusätzlich ein Seitenruder angelenkt werden. Diese optionale Seitenruderanlenkung erlaubt eine erweiterte Flugsteuerung und liegt dem Bausatz bereits vollständig bei.

Hochwertiger Bausatz in bewährter Grüner-Qualität

Der Bausatz entspricht der bekannten Grüner-Qualität und enthält präzise CNC-gelaserte Bauteile, die einen schnellen und passgenauen Aufbau ermöglichen. Ein mehrfarbiger Bauplan sowie eine reich bebilderte, deutschsprachige Bauanleitung führen sicher durch alle Bauschritte – ideal sowohl für erfahrene Modellbauer als auch für fortgeschrittene Einsteiger im Holzmodellbau.

Solide Konstruktion und durchdachte Details

Der Rumpf besteht aus sorgfältig ausgewähltem Balsaholz und ist mit in die Seitenwände verzapften Sperrholzspanten aufgebaut. Im Bereich der Flächenauflage wurde der Rumpf zusätzlich großzügig mit Leichtsperrholz verstärkt, um die dort auftretenden Kräfte dauerhaft aufzunehmen.
Ein formgefräster Nasenklotz ist bereits vorbereitet und ermöglicht eine einfache und saubere Montage des vorgesehenen Elektroantriebs.

Die Leitwerke sind als stabile Brettchen ausgeführt und fügen sich harmonisch in die klare, funktionale Konstruktion des Modells ein.

Die einteilige Tragfläche wird auf der unteren Beplankung über einen Kammholm aufgebaut, was eine exakte Profiltreue sicherstellt. Für den Einbau der Flächenservos sind passende Servorahmen aus Sperrholz im Lieferumfang enthalten.

Lieferumfang und Hinweise

Im Bausatz enthalten:

• Präzise gelaserte Holzbauteile
• Einteilige Tragfläche in vollbeplankter Rippenbauweise
• Servorahmen für die Tragfläche
• Alle benötigten Anlenkungsteile (inkl. optionalem Seitenruder)
• Mehrfarbiger Bauplan
• Ausführliche, bebilderte Bauanleitung (deutsch)

Nicht im Lieferumfang enthalten:

• Klebstoffe
• Bespannmaterial
• Antriebs- und RC-Komponenten

Zur Bespannung des Modells wird ORACOVER-Bügelfolie empfohlen.

Benötigtes Zubehör:

• Servos auf allen Rudern CHA DS 06 (4 Stück)
• Empfänger mit mind. 5 Kanälen
• ca. 1 Meter Servokabel verdrillt mit 0,14mm² Querschnitt
• Bügelfolie (gesamt 1,5 Meter)
• 4-polige Steckverbindung (Tragfläche-Rumpf)

Antriebsvarianten:

• ECO:
• D-Power (DPAL28-14)
• Mittelteil: (RE-K35.3,2.8)
• Spinnerkappe: (RE-35)
• Regler: XQ+ 20A Slim (PI15920)
• Luftschraube: 8x4 (AN723413)
• LiPo-Akku: 3S 1000 - 1250mAh (SLSXT10003130)

• PRO:
• EXTRON 2217/12 (PIX4006)
• Mittelteil: (RE-K35.3,2.8)
• Spinnerkappe: (RE-35)
• Regler: XQ+ 30A Slim (PI15921)
• Luftschraube: 8x6 (AN723417)
• LiPo-Akku: 3S 900 - 1000mAh (SLSXT10003130)
